浅析喷头的直径与喷洒液滴数量关系

发布日期:2021-05-25 作者:admin 点击:

喷头直径是一个重要的数值,它直接影响到喷灌质量,如喷雾强度,均匀度和雾化程度。它又和喷头的结构和水力性能有极为密切的关系,如喷雾直径Dcm ,喷头流量,射程和工作压力等。

由于喷头喷出的射流是高压高速水流的孔口出流,所以可应用水力学的圆形孔口出流公式计算。即:

Q=02024gH D πμ

式中:

0H =2φH

其中, Q —喷头流量 μ --流量系数

0D -射流收缩断面的直径

0H -射流收缩断面的压力

φ-

流速系数 H-喷头工作压力

知道了射流收缩断面的直径可由奥克勒所推荐的计算式计算喷头直径: D )2sin 16.01(1

0θ-=C D D

式中1θ-喷头内腔渐缩角

但是,喷头直径还对喷头射程 雨滴粒径有显著的影响。这是因为,喷头的工作压力与喷头直径的比值(H/Dc )对于射程和雨滴粒径具有显著的影响。所以,喷头直径的确定不仅要考虑到流量,而且还更应该考虑到影响射程和雨滴直径的H/Dc 值。

H/Dc 值对喷头射程具有较高度而显著的影响,我们为了综合考察喷头仰角,喷头,找出对射程影响最显著的因素,并评定各因子的合适数值范围,试验结果经显著性检验,得到喷头的工作压力与喷嘴直径的比值H/Dc 。

当喷头直径一定时,射程会随着压力的增大而增大,开始增长的很快,而后即行缓慢,达到某一极限,不管压力多大,射程增长很微,甚至不增加。同时,从式中可知,喷头直径是可以反映喷嘴流量的,并且在工作压力一定时,对于相同直径的喷嘴,其流量也是相同的。而且由于射流功率N=rQH,所以在一定功率的条件下,只有在喷嘴压力和喷嘴直径有正确的比例,才能获得最远射程。

喷头工作压力和喷嘴直径的比值H/Dc ,在一定程度上反映了喷嘴的雾化程度,即喷沙 。对于喷嘴,随着H/Dc 的值的增加,水滴直径将减少;对于不同的喷嘴,在相同的H/Dc,随着喷嘴直径的增大水滴随着喷嘴直径的增大水滴直径将减少,因为雷诺数增大。

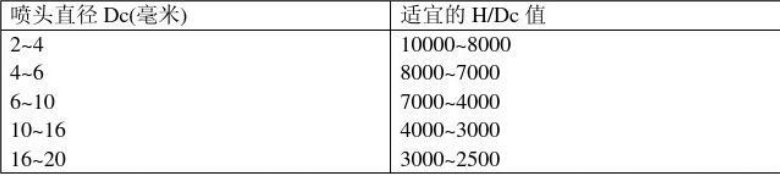

所以,对于喷嘴口径不同的喷头,不能规定统一的适宜雾化指标。对于小口径喷嘴的喷头,其适宜的H/Dc 值要比大的大口径的喷头大 。所以,有的国

家对各种尺寸的喷嘴规定在最佳工作压力范围,认为在这样的压力下所产生水滴是无害的。

喷头直径参数

综上所述,由于喷头直径的大小影响到喷头的喷洒量,功率消耗,射程和水流密致段较长,从而使喷头获得最大射程。由于喷嘴近似圆锥形收缩管,所以锥角收缩管水力摩阻试验得到验证,即由于其有较小的摩阻系数,因而使得喷嘴前压力较大而使喷头射程较远。


由于喷头是有压孔口出流,其出流量与喷嘴有密切的关系,计算式,喷嘴内锥角与流量系数也有一定关系。这一具有相当精度的关系可以用来计算喷头喷嘴

之流量系数μ。
